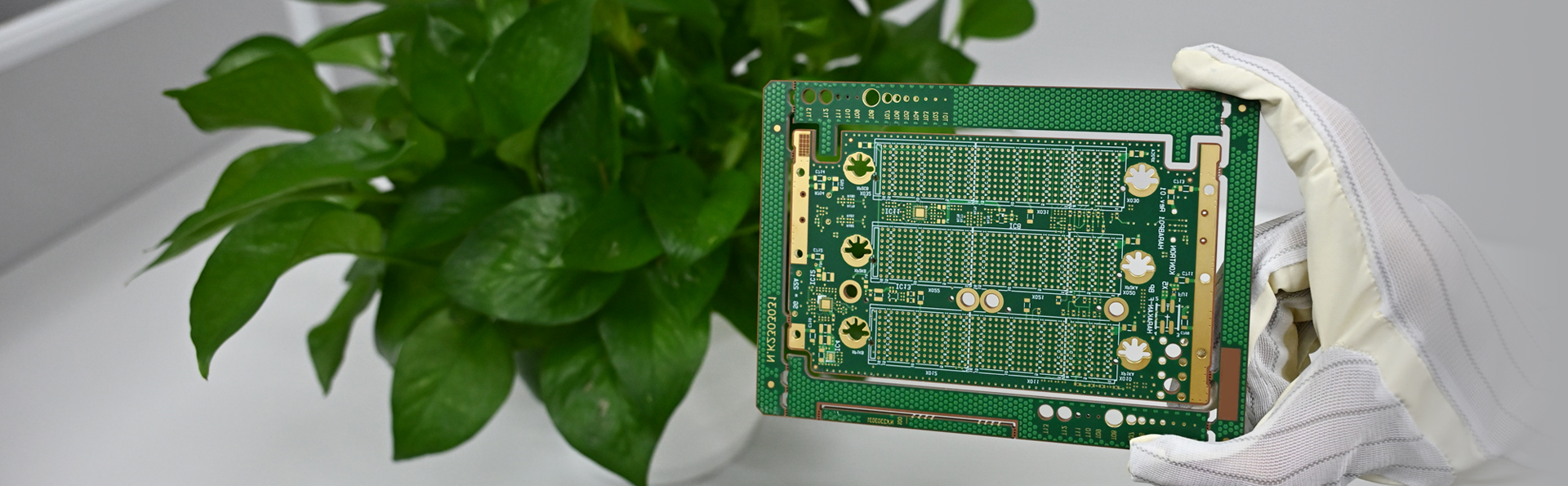

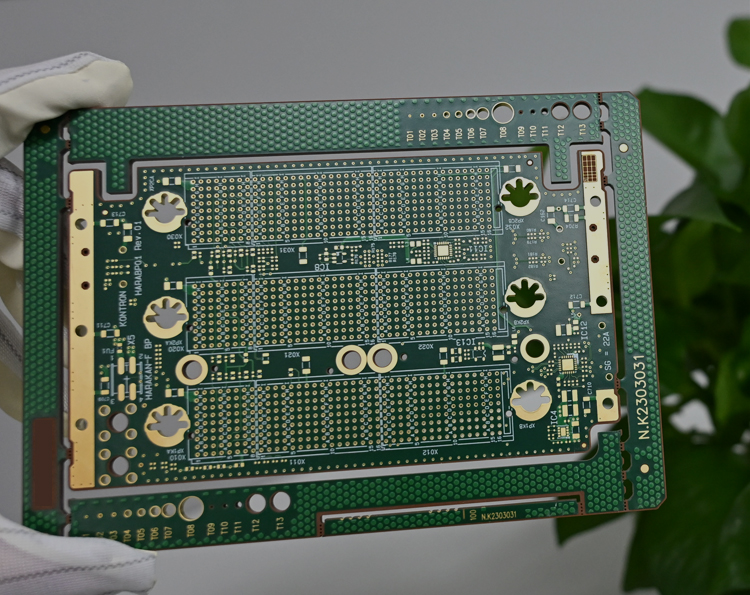

手机主板
工艺展示

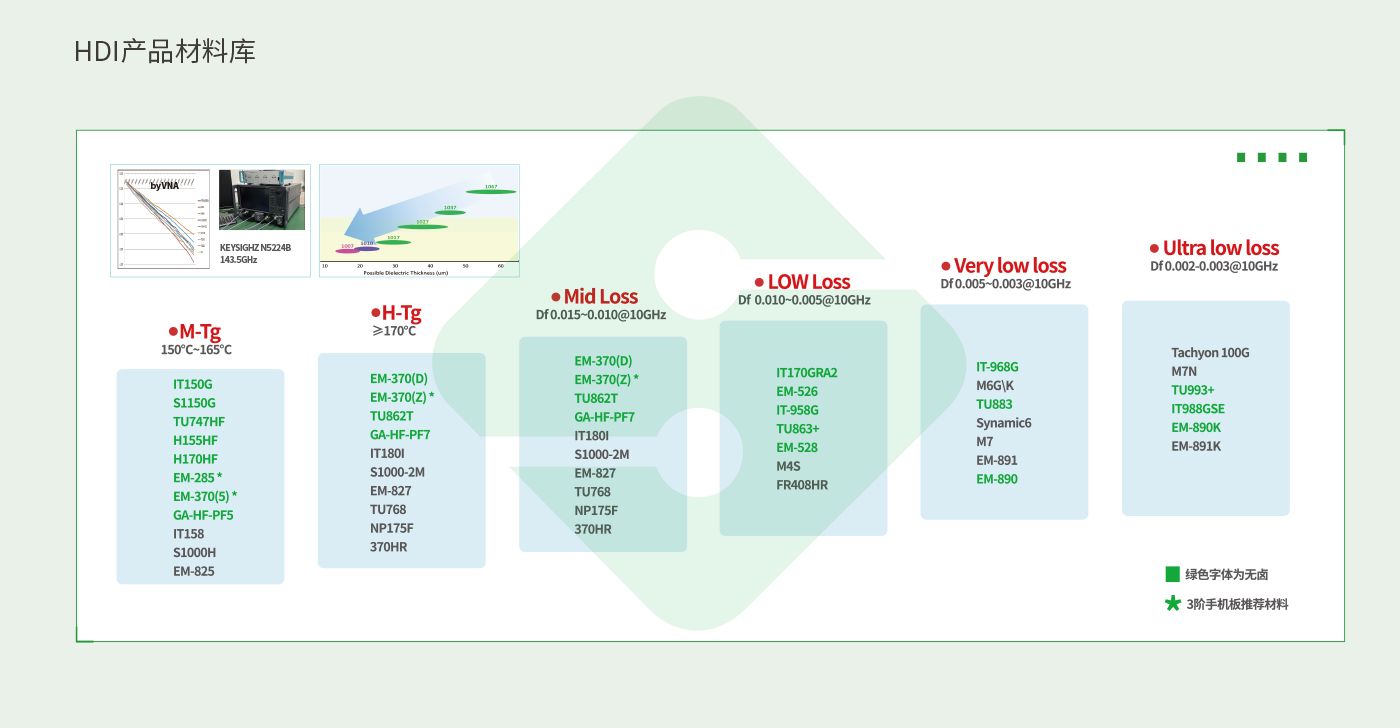

| 层数 | 10L |
| 产品结构 | 2+6+2 |
| 板厚 | 0.7mm |
| 质料 | EM-285 |
| 线宽/线距 | 0.05/0.05mm |
| 最小激光钻孔孔径 | 0.1mm |
| 外貌处置惩罚 | 沉金+OSP |

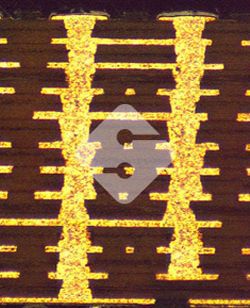

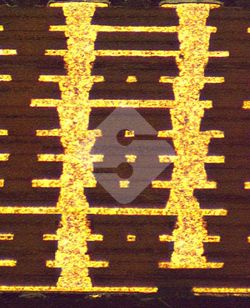

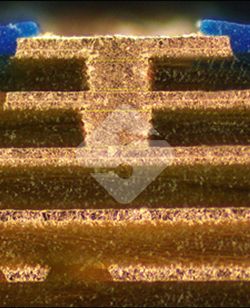

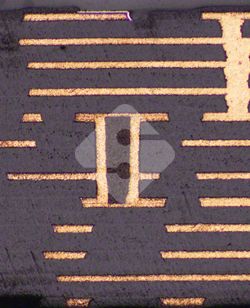

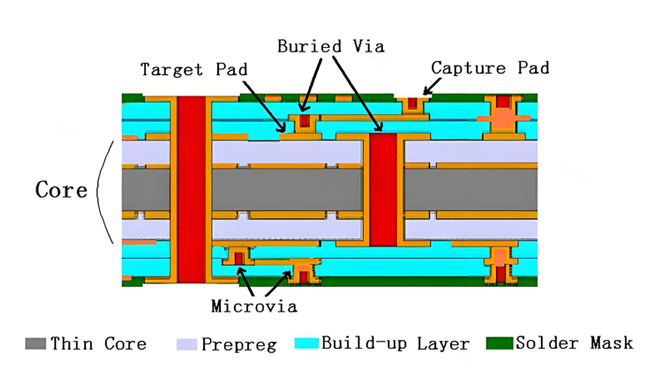

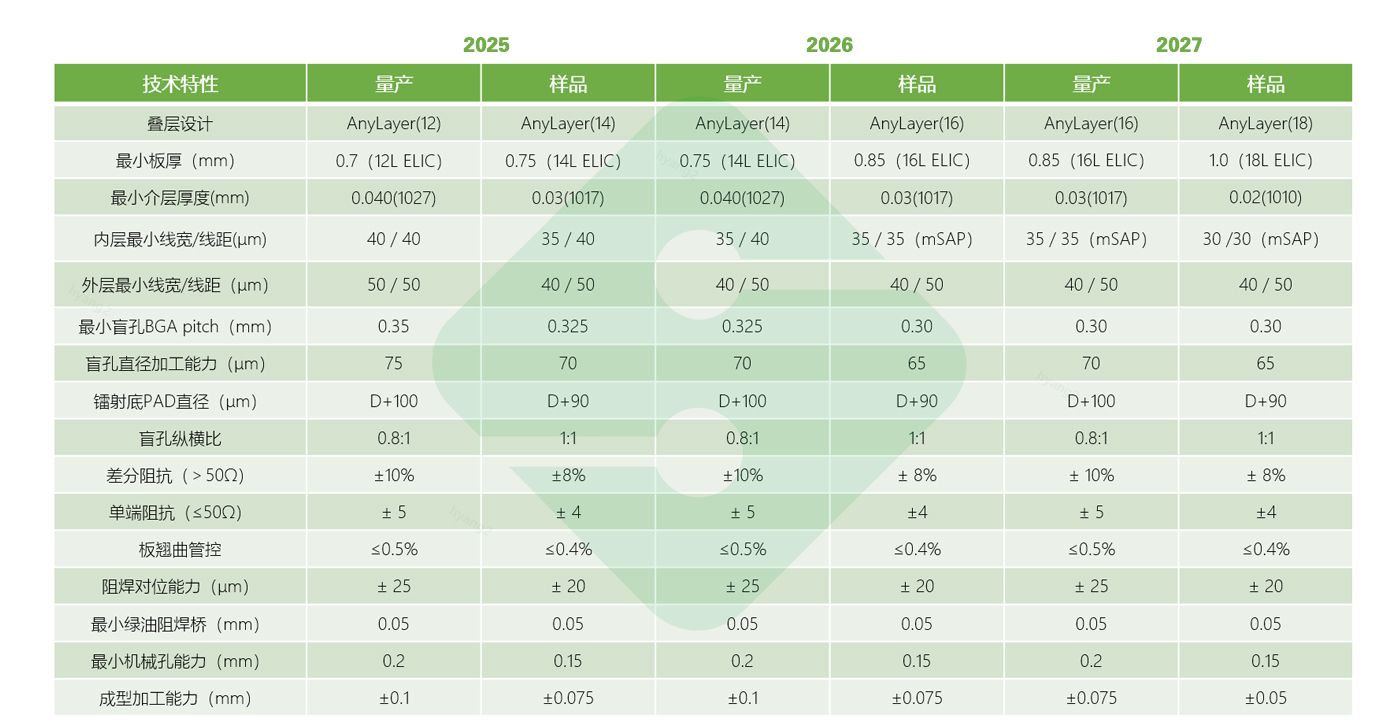

HDI作为高密度互连手艺的焦点载体,,,,,专注于解决电子装备微型化与高性能化的互联需求。。。。。其通过微盲孔、40/40μm细腻线路及叠孔(Stack via)、填孔(Copper fill)等工艺实现超高密度布线,,,,,使元器件在紧凑空间内抵达最优结构。。。。。该手艺具备恣意层互连(ELIC)、高纵横比微孔加工及卓越信号完整性控制能力,,,,,可有用提升高频性能并镌汰滋扰。。。。。江门二厂已乐成开发10L/12L ELIC、2+N+N+2、4+N+4等先进结构,,,,,普遍应用于智能手机、高端衣着装备及医疗微系统等领域,,,,,一连推动电子产品向轻薄化、多功效化生长。。。。。
